| 产品特性：非接触 | 品牌：SONOTEC | 型号：SONOCHECK ABD06 |
| 种类：1 |

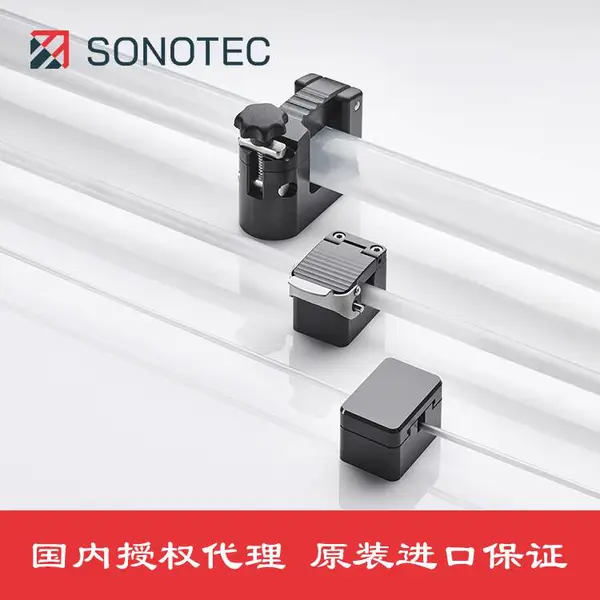

SONOCHECK ABD06 气泡检测器 完整选型指南 一、产品简介 SONOCHECK ABD06 是 SONOTEC 推出的一款高精度外夹式非接触气泡检测器，采用闭环算法，可在不同声学条件下快速稳定检测小至 1 μL 的气泡，同时支持满管/空管监测。适用于色谱法、泵保护、生物反应器、灌装等场景。 二、技术参数（选型基础） 三、管路尺寸选型表（核心） 根据管路外径（OD）和管路类型，选择对应的传感器型号与订货号： 说明： 四、选型步骤 ***步：确定管路外径（OD） 第2步：确定管路类型 第3步：确定输出信号 第4步：确认传感器型号与订货号 五、适用管路材质 SONOCHECK ABD06 兼容以下常见生物加工及工业塑料管路： 铂金硫化硅胶管（PCS） 聚乙烯（PE） 聚四氟乙烯（PTFE） 氟化乙烯丙烯（FEP） 全氟烷氧基（PFA） 热塑性弹性体（TPE） 聚氯乙烯（PVC） 聚氨酯（PUR） 增强型管路（编织管） 六、典型应用场景（选型参考） 咨询 SONOCHECK ABD06 选型、申领样机、获取完整产品样本，可私信后台 / 联系销售工程师 点赞 + 转发，后台回复【ABD06】领取全套原厂选型手册参数类别 参数项 数值/说明 应用参数 工作环境温度 5 ~ 60°C 应用参数 介质工作温度 5 ~ 60°C 应用参数 适用管路外径范围 0.0625" ~ 1.375"（约1.6mm ~ 35mm） 输出/输入 模拟量输出 4...20 mA 输出/输入 串行接口 RS-485 或 UART 输出/输入 开关量输出 PNP（支持） 工作模式 气泡检测 ≥1 μL 工作模式 满/空检测 ☑ 支持 电气参数 供电要求 5 ± 0.2 VDC 电气参数 电流消耗 50 mA 电气参数 集成处理电子单元 ☑ 内置 防护等级 IP67 ☑ 认证 CE / ATEX（可选） ☑ 管路外径（英寸） 管路外径（mm 约） 软管/柔性管 型号 软管/柔性管 订货号 视管（硬管） 型号 视管（硬管） 订货号 编织管/增强管 型号 编织管/增强管 订货号 4-20mA PNP 0.0625" 1.6 mm ABD06.85 集成式 ABD06.85 集成式 集成式 集成式 ⊗ — 0.125" 3.2 mm — — ABD06.100 集成式 — — ⊗ — 0.250" 6.4 mm ABD06.125 20003.0064 ABD06.125 20003.0064 — — ⊗ ⊗ 0.375" 9.5 mm ABD06.120 20003.0055 — — — — ⊗ ⊗ 0.438" 11.1 mm ABD06.120 20003.006 — — — — ⊗ ⊗ 0.500" 12.7 mm ABD06.117 20003.0054 ABD06.117 20003.0049 ABD06.117 20003.0054 ⊗ ⊗ 0.563" 14.3 mm ABD06.117 20003.0052 — — — — ⊗ ⊗ 0.625" 15.9 mm ABD06.117 20003.006 ABD06.121 20003.0054 ABD06.117 20003.0057 ⊗ ⊗ 0.750" 19.1 mm ABD06.121 20003.0058 ABD06.121 20003.0057 — — ⊗ ⊗ 0.875" 22.2 mm ABD06.121 20003.0061 — — ABD06.121 20003.0061 ⊗ ⊗ 1.000" 25.4 mm ABD06.102 集成式 ABD06.102 集成式 ABD06.102 集成式 ⊗ ⊗ 1.125" 28.6 mm ABD06.116 集成式 — — ABD06.116 集成式 ⊗ ⊗ 1.375" 34.9 mm ABD06.123 集成式 集成式 集成式 集成式 集成式 ⊗ ⊗ 1.405" 35.7 mm — — — — ABD06.123 集成式 ⊗ ⊗
1. "集成式"表示订货号直接使用传感器型号，无需额外订货号；
2. "⊗"表示该传感器型号支持对应输出类型，"—"表示无对应规格；
3. 粗体标注为最常见选型组合。
用卡尺测量所用管路的外径，对照选型表找到对应行。
软管/柔性管：如铂金硫化硅胶管、PE、PTFE、FEP、PFA、TPE、PVC等；
视管（硬管）：硬质塑料管；
编织管/增强管：带编织增强层的管路。
4-20mA 模拟量输出：几乎所有型号都支持；
PNP 开关量输出：大部分型号支持（0.0625" 和 0.125" 除外）。
从选型表中交叉查找即可得到对应的传感器型号和订货号。应用场景 选型关注点 色谱法 防止空气泵入色谱柱，选 ABD06 + 4-20mA 输出 泵保护 检测空化气泡，防干转，选 ABD06 + 开关量输出（PNP） 生物反应器/发酵罐 检测进料/收获管路中的泡沫，选 ABD06 + 4-20mA 灌装与精制 检测空气进入容器，防体积剂量不准，选 ABD06 + 开关量输出 切向流过滤 防止空气进入过滤盒，选 ABD06 + 串行接口（RS-485） 半导体湿法工艺 检测气泡避免晶圆报废，选 ABD06 + 满/空检测模式
